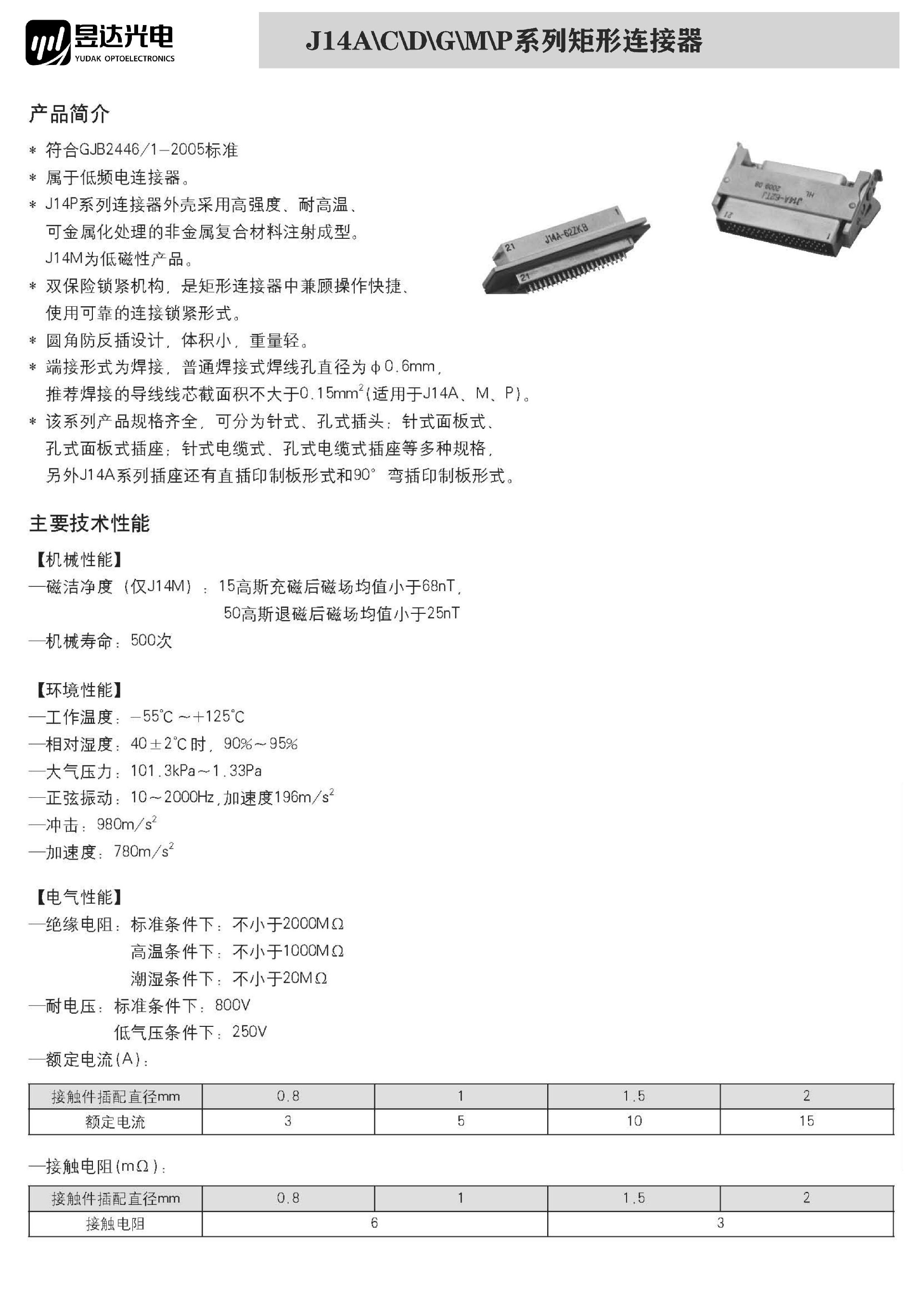

J14矩形连接器产品简介

符合GJB2446/1-2005标准

产品属于低频电连接器

双保险锁紧机构，是矩形连接器中兼顾操作快捷、使用可靠的连接锁紧形式

圆角防反插设计，体积小，重量轻

端接形式为焊接，普通焊接式焊线孔直径为φ0.6mm,推荐焊接的导线线芯截面积不大于0.15mm² (适用于J14A、M、P)

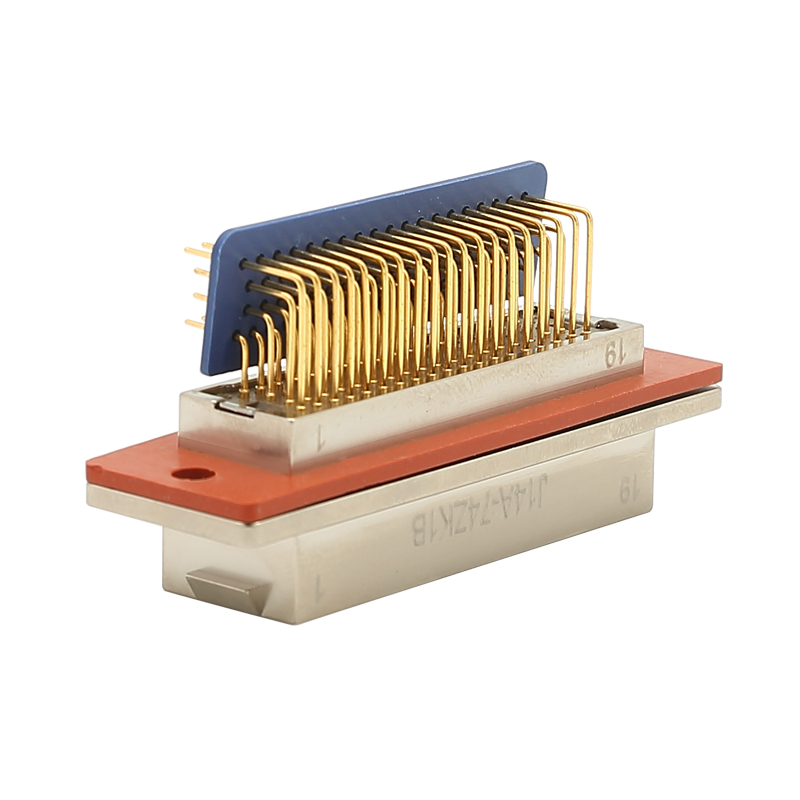

该系列产品规格齐全，可分为针式、孔式插头；针式面板式、孔式面板式插座；针式电缆式、孔式电缆式插座等多种规格，另外J14A系列插座还有直插印制板形式和90°弯插印制板形式。

主要技术性能

【机械性能】

—机械寿命：500次

【环境性能】

—工作温度： -55℃~+125℃

—相对湿度：40±2℃时，90%～95%

一大气压力：101.3kPa~1.33Pa

一正弦振动：10～2000Hz,加速度196m/s²

—冲击：980m/s²

—加速度：780m/s¹

【电气性能】

一绝缘电阻：标准条件下：不小于2000MΩ

                    高温条件下：不小于1000MΩ

                    潮湿条件下：不小于20MΩ

—耐电压：标准条件下：800V

                 低气压条件下：250V
