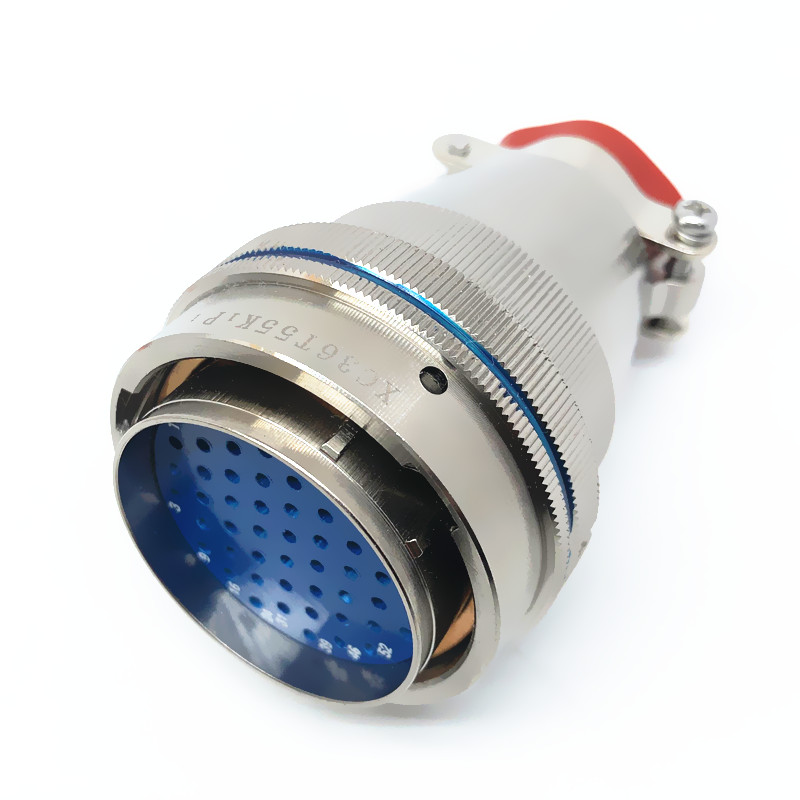

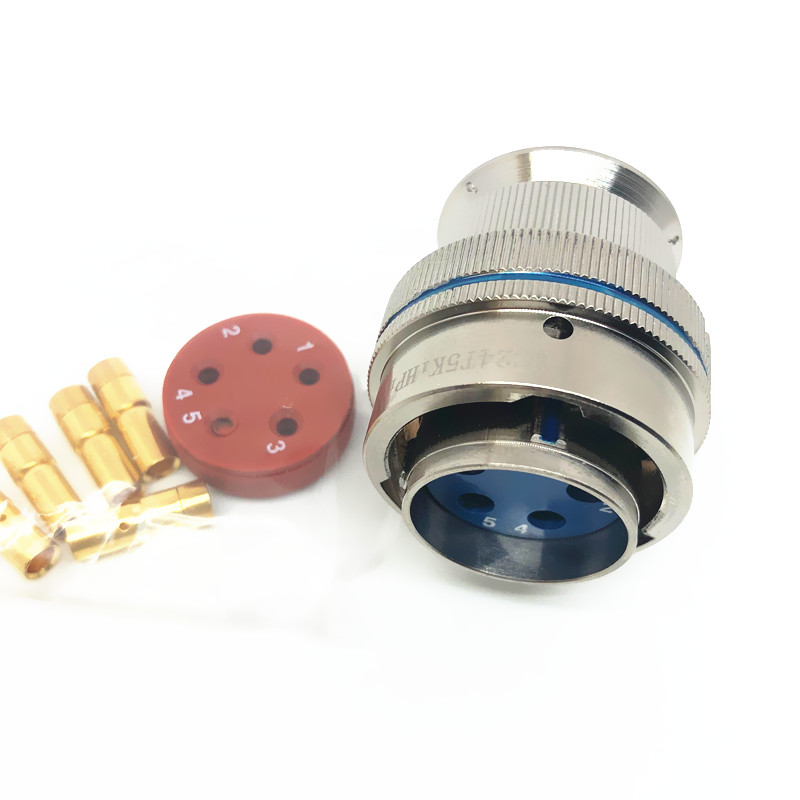

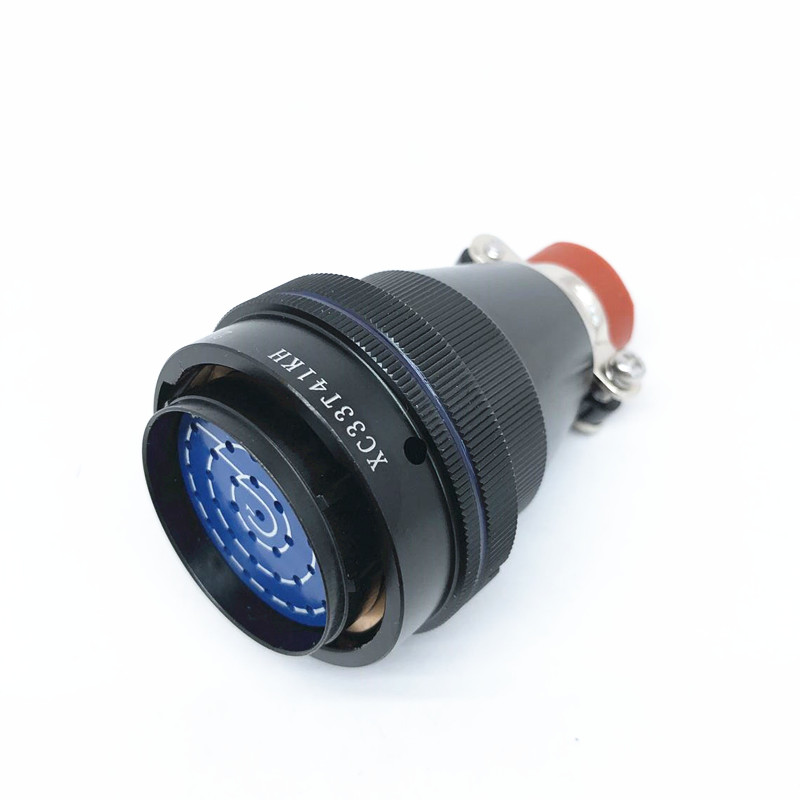

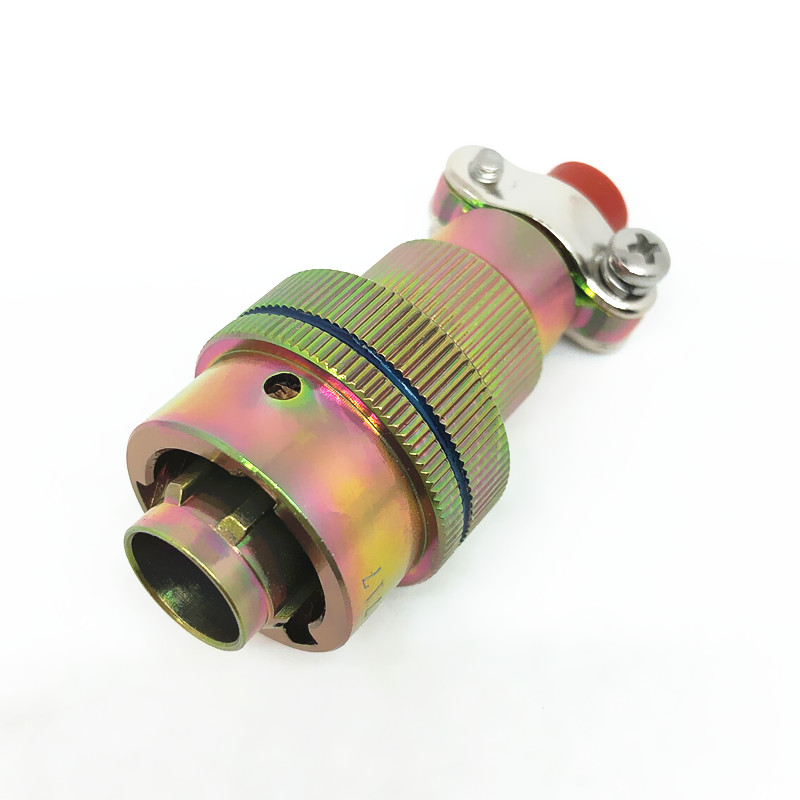

XC系列连接器产品简介

符合GJB2889-97《XC系列高可靠小圆形线簧孔电连接器规范》

卡口式快速连接，体积小、质量轻

采用双面线簧插孔

压接、焊接、印制板焊接多种端接方式

多种插头插座结构形式及镀层

五键位具有盲插和防错功能

应用于航空、航天、舰船等各类军事领域

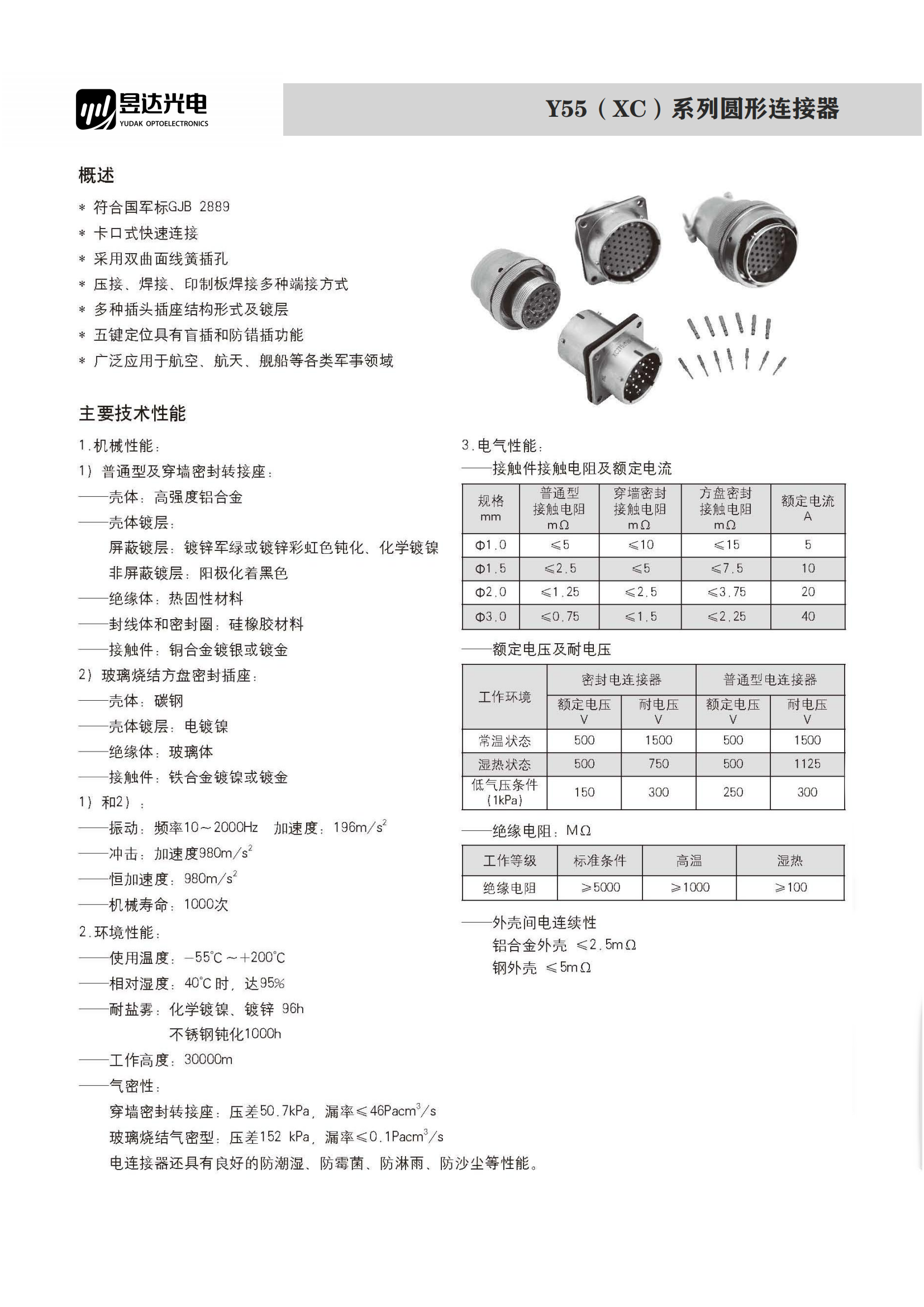

主要技术性能

机械性能

普通型及穿墙密封转接座                                                                                                   玻璃烧结方盘密封插座

壳体：高强度铝合金                                                                                            壳体：碳钢

壳体镀层：                                                                                                          壳体镀层：电镀镍

      —屏蔽镀层：镀锌军绿色或镀锌彩虹色钝化、化学镀镍                                    绝缘体：玻璃体

     —非屏蔽镀层：阳极氧化黑色                                                                          接触件：钛合金镀镍或镀金

绝缘体：热固性材料                                                                                             机械寿命：1000次

封线体和密封圈：硅橡胶材料

接触件：铜合金镀银或镀金

机械寿命：1000次

环境性能

工作温度：-55~200℃

相对湿度：温度为40±2℃时，95%

耐盐雾：化学镀镍、镀锌96h，不锈钢钝化1000h

工作高度：30000米

密封性（插座）:

—穿墙密封转接座：压差50.7kPa，漏率≤46Pacm³/s

—玻璃烧结气密性：压差152kPa，漏率≤0.1Pacm³/s

 电气性能

绝缘电阻：正常条件：≥5000MΩ

                 湿热条件：≥100MΩ

                 高温条件：≥1000MΩ
